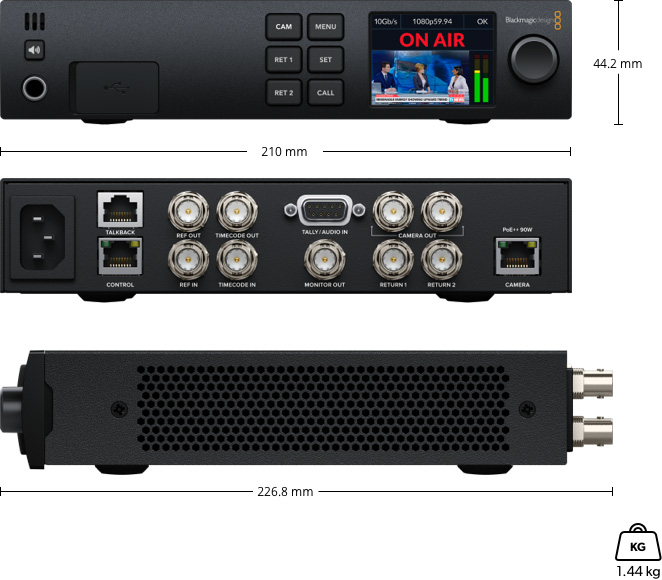

Blackmagic Studio Converter

SDI视频输入

2

SDI视频输出

2

SDI监看输出

1

SDI速率

1.5G、3G、6G、12G

内置扬声器

单声道

模拟音频输入

2声道模拟节目音频输入，通过9针接口支持。

模拟音频输出

1 x 6.35mm耳机插孔。

SDI音频输入

返送1带有2声道嵌入式1.5G/3G/6G/12G-SDI节目音频。

13、14、15和16号通道上4个对讲声道。

返送2带有2声道嵌入式1.5G/3G/6G/12G-SDI节目音频。

SDI音频输出

2声道嵌入式1.5G/3G/6G/12G-SDI节目音频。

13、14、15和16号通道上4个对讲声道。

时间码接口

1 x BNC输入，1 x BNC输出。

同步接口

1 x BNC输入，1 x BNC输出。

三电平或黑场。

对讲音频

SDI 13和14号通道作为工程对讲专用通道。

SDI 15和16号通道作为制作对讲专用通道。

RJ-45对讲接口作为模拟外部对讲系统。

屏幕

2.2英寸LCD

以太网

1 x 10Gb/s PoE RJ-45摄影机接口，通过Cat 6A网络线缆实现SMPTE光纤流程。

1 x 1Gb/s，用于外部控制和软件更新。

计算机接口

1 x USB-C。

HD视频格式

1080p23.98、1080p24、1080p25、1080p29.97,
1080p30、1080p50、1080p59.94、1080p60,
1080i50、1080i59.94、1080i60

Ultra HD视频格式

2160p23.98、2160p24、2160p25、2160p29.97,
2160p30、2160p50、2160p59.94、2160p60

SDI规范

SMPTE 292M、SMPTE 424M、SMPTE 425M A级和B级、SMPTE 2081-1、SMPTE 2081-10、SMPTE 2082-1和SMPTE 2082-10。

音频采样

电视标准采样率48kHz和24bit。

视频采样

4:2:2

色彩精度

10bit

色彩空间

REC 709，REC 2020

多速率支持

SDI可在HD、3G-SDI、6G-SDI及12G-SDI之间切换。

内置控制面板

7个按钮及旋钮控制，以及2.2英寸彩色显示屏，用于设备控制和菜单设置。

外部控制

RJ-45 1Gb/s以太网。

自带软件

Camera Utility用于固件升级。

电源供应

100 - 240V AC输入。

电源供应

1 x 内部电源，100 - 240V AC，50/60Hz。

功耗

最大40W，外加摄影机电源用量。

操作温度

0°到45° C（32°到104° F）

存储温度

-20°到45°C（-4°到113°F）

相对湿度

0%到90%不结露

Blackmagic Studio Converter

1年有限制造商保修。
