Teranex AV

产品详情

Teranex AV采用众多新型功能设计，是现场活动、专业级视听，以及播出和后期制作工作流程的理想解决方案。它秉承Teranex的专利算法和出色的图像品质，可在高达2160p60的所有格式间进行1089种上、下、交叉变换以及格式转换。Teranex AV具有超低延迟特性，并且设有静帧存储功能，可用于添加徽标和图文，此外，该型号还可冻结当前帧画面，并生成同步信号。其专业的12G-SDI接口和四链路SDI接口可同时使用，并且还搭载消费级HiFi、XLR音频、HDMI输入、环通以及输出等众多接口！此外，该型号后侧还设有金属支架，可在安装到狭小空间时有效防止线缆弯折和接口损坏！

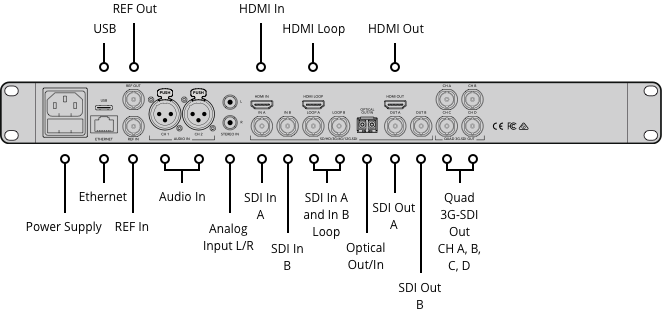

接口

SDI视频输入

1路BNC（IN A）- 10bit SD、HD、2K、3G HD A级和B级、6G和12G Ultra HD，可自动切换。

1路BNC（IN B）- 10bit SD、HD、2K、3G HD A级和B级、6G和12G Ultra HD，可自动切换。可作为备用输入使用，也可作为双链路输入用于4:2:2 3G或6G Ultra HD

SDI视频环通输入

1路BNC（IN A Loop）- 时钟恢复、10bit SD、HD、2K、3G HD、6G和12G Ultra HD，可自动切换。

1路BNC（IN B Loop）- 时钟恢复、10bit SD、HD、2K、3G HD、6G和12G Ultra HD，可自动切换。

SDI视频输出

1路BNC（OUT A）- 10bit SD、HD、2K、3G HD A级和B级、6G和12G Ultra HD，可自动切换。

1路BNC（OUT B）- 10bit SD、HD、2K、3G HD A级和B级、6G和12G Ultra HD，可自动切换。可作为双链路输出用于4:2:2 3G或6G Ultra HD。

四链路SDI视频输出

4xBNC（通道A、B、C、D）10-bit 3G-SDI四链路或Quad HD Split（四链路HD分割）用于Ultra HD p50/59.94/60；10bit 1.5G-SDI四链路HD分割用于Ultra HD p23/24/25/29/30。如需其他输出格式，这些接口可提供四路相同的SDI输出。

HDMI视频输入

1x HDMI 2.0 A类接口。YUV或RGB，自动切换。

HDMI视频环通输入

1x HDMI 2.0 A类接口。启用输入环通。

HDMI视频输出

1x HDMI 2.0 A类接口。YUV或RGB，用户可选。

SDI音频输入

16通道，支持SD、HD、3G HD、2K及Ultra HD。

SDI音频输出

16通道，支持SD、HD、3G HD、2K及Ultra HD。

HDMI音频输入

8通道，支持SD、HD、3G HD、2K及Ultra HD。

HDMI音频输出

8通道，支持SD、HD、3G HD、2K及Ultra HD。

光纤接口（选配）

1个SMPTE光纤SFP插口。

视频光纤输入

1x 10­bit SD、 HD、 3G HD、 2K、 Ultra HD 自动切换

视频光纤输出

1x 10­bit SD、 HD、 3G HD、 2K、 Ultra HD 自动切换

音频光纤输入

16通道，支持SD、HD、3G HD、2K及Ultra HD。

音频光纤输出

16通道，支持SD、HD、3G HD、2K及Ultra HD。

模拟音频输入

2x XLR - 2通道专业平衡模拟音频（XLR与AES/EBU输入共享接口）
2路立体声非平衡模拟音频通过RCA接口，可连接消费级设备。

AES/EBU数字音频输入

2x XLR - 两对（4通道）专业级110Ω平衡数字音频（XLR与模拟输入共享接口）

内置Dolby®杜比支持

所有转换保留Dolby® AC-3。保留Dolby® E（视频帧率转换时除外）。

时间码输入

支持VITC/ATC。不支持LTC。

时间码输出

支持VITC/ATC。不支持LTC。

多速率支持

SDI接口可在标清、高清以及Ultra HD之间切换。SDI可在270Mb/s标清SDI、1.5Gb/s HD-SDI和2K SDI、3G HD、6G 及12G Ultra HD之间切换。

同步输入

1x BNC - SD黑场或HD三电平同步。

同步输出

1x BNC - 内部同步发生器可以当前输出帧率输出黑场或三电平同步。

计算机接口

1个USB C型端口用于软件更新 1个RJ45 千兆以太网用于远程控制和配置。

处理器界面

背光按键，LED状态灯，LCD屏幕及快捷屏幕菜单。

Teranex AV

格式

SD视频格式

525i59.94 NTSC、625i50 PAL

1.5G-SDI HD视频格式

720p50、720p59.94、720p60、
1080p23.98、1080p24、1080p25、1080p29.97、1080p30、
1080PsF23.98、1080PsF24、1080PsF25、1080PsF29.97、1080PsF30
1080i50、1080i59.94、1080i60

3G-SDI HD视频格式

1080p50、1080p59.94、A级和B级1080p60

2K视频格式

2K DCI 23.98p、2K DCI 24p
2K DCI 23.98PsF、2K DCI 24PsF

Ultra HD视频格式

2160p23.98、2160p24、2160p25、2160p29.97、2160p30、 2160p50、2160p59.94、2160p60

SDI规范

SMPTE 259M、SMPTE 292M、SMPTE 296M、SMPTE 372M、SMPTE 425M

SDI元数据支持

VITC/ATC支持、SMPTE 12M。视频检索支持包括WSS、RP186以及AFD、SMPTE 2016。转换为608和708、SMPTE 334M或从608和708、SMPTE 334M进行转换时支持隐藏式字幕。

音频采样

电视标准采样率48kHz和24bit HD，20bit SD。

视频采样

4:2:2

色彩精度

10bit

色彩空间

REC 601、REC 709

SDI视频格式

可切换525 NTSC、625 PAL、720HD、1080HD、2K DCI和Ultra HD 3840 x 2160信号。

HDMI色彩精度

4:2:2 10bit

复制保护

HDMI输入无法从有复制保护的HDMI信号源上采集。采集和发布内容前请确认版权。

格式转换

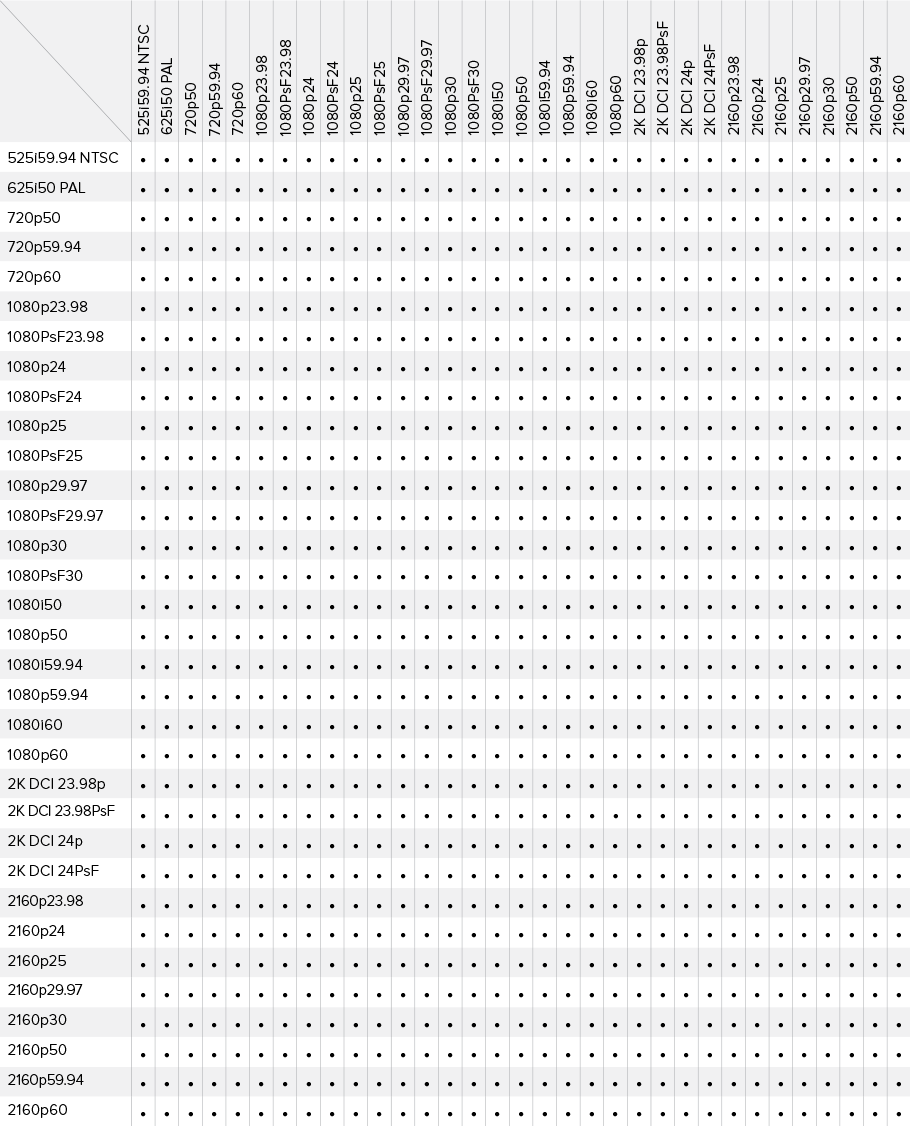

Conversions chart

处理

宽高比转换

实时可变和固定宽高比转换。

实时视频处理

包括降噪、带插入/移除的下拉变换检测、场景切换检测、调色和Proc Amp控制

低延迟处理

2帧延迟实时处理，适用于所选格式转换。

格式转换

实时上变换、下变换、交叉变换及SD/HD/Ultra HD格式变换。

色彩空间转换

硬件实时

静帧存储

将视频帧画面从当前输入信号或冻结帧缓冲器采集到非易失性存储器上。

冻结帧

暂时冻结输入的实时视频。

测试图案

75% SMPTE 彩条、75%全场彩条、格栅、多波群、黑场带可选择音频信号和可选择水平图案运动。

输出切换

输出可在输入视频、内部黑场、用户静帧或来自输入视频的冻结帧信号间切换。输出选择之间的转场速度在0到5秒之间。转场强制通过黑色执行叠化。

软件

软件控制

附赠Teranex Setup软件控制程序，可通过Windows 8.1、 Windows 10 和Mac计算机更改设置。

内部软件升级

通过USB C类接口使用附赠Teranex Setup程序进行升级。

操作系统

Mac icon

Mac 10.15 Catalina、
Mac 11.1 Big Sur或更高版本。

Windows Icon

Windows 10的64位操作系统。

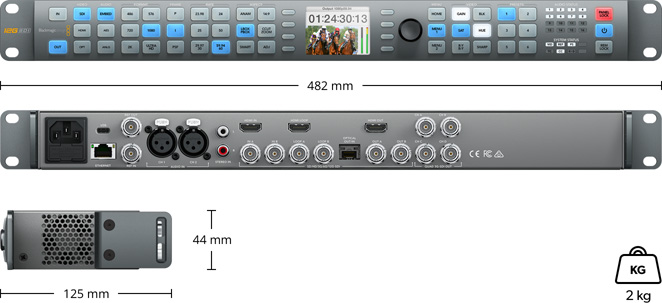

物理规格

Teranex AV

电源要求

电源

1个内置国际通用AC电源，带IEC C14插座。需要使用IEC电源线。100-240V，50-60Hz

标准耗电量

42W

环境规格

操作温度

0°到40° C（32°到104° F）

存储温度

-20°到45° C（-4° 到 113° F）

相对湿度

0%到90%不结露

装箱配置

Teranex AV

欢迎卡内含QR码，可用于软件下载。

2个防撞块带4个M4螺丝

保修

12个月有限制造商保修
