Teranex Mini Quad SDI to 12G‑SDI

该型号可将四链路SDI转为12G-SDI，以便将四链路Ultra HD设备连接到新型12G-SDI Ultra HD设备，并且可将需要四根BNC线缆的设备通过单根12G-SDI BNC线缆连接到新款矩阵、切换台、投影仪等设备上，还支持A级和B级3G-SDI设备。

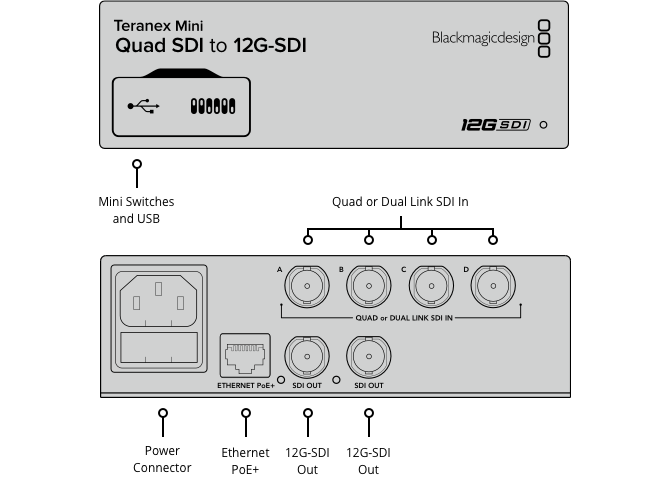

接口

SDI视频输入

4路12G‑SDI，可自动切换SD/HD/2K/4K。

请点击此处获得兼容Blackmagic 12G-SDI产品的线缆列表.

SDI视频输出

2路12G‑SDI

多速率支持

可自动切换SD/HD/2K和4K。

内嵌音频支持

16通道。

更新和配置

USB或以太网

时钟恢复

支持

格式

SD视频格式

525i59.94 NTSC、625i50 PAL

HD视频格式

720p50、720p59.94、720p60
1080i50、1080i59.94、1080i60
1080p23.98、1080p24、1080p25、1080p29.97、1080p30、1080p50、1080p59.94、1080p60
1080PsF23.98、1080PsF24、1080PsF25、1080PsF29.97、1080PsF30

2K视频格式

2Kp23.98 DCI、2Kp24 DCI、2Kp25 DCI
2KPsF23.98 DCI、2KPsF24 DCI、2KPsF25 DCI

Ultra HD视频格式

2160p23.98、2160p24、2160p25、2160p29.97、2160p30、2160p50、2160p59.94、2160p60

4K视频格式

4Kp23.98 DCI、4Kp24 DCI、4Kp25 DCI

SDI规范

SMPTE 259M、SMPTE 292M、SMPTE 296M、SMPTE 372M、SMPTE 424M、SMPTE 425M A级和B级、SMPTE 2081‑1、SMPTE 2081‑10、SMPTE 2082‑1和SMPTE 2082‑10

SDI视频数据速率

SDI视频接口可在标清、高清A级和B级3G‑SDI、6G‑SDI和12G‑SDI之间切换。

SDI视频采样

4:2:2和4:4:4

SDI音频采样

电视标准采样率48kHz，24bit。

SDI色彩空间

YUV & RGB

软件

软件控制

通过Mac™和Windows™计算机的USB接口和以太网升级软件。

内部软件升级

通过自带更新程序升级。

操作系统

Mac 10.15 Catalina、
Mac 11.1 Big Sur或更高版本。

Windows 10的64位操作系统。

设置控制

基本设置控制

可通过小型开关或使用免费的软件实用程序通过USB和以太网控制。

选购前面板控制

Smart Panel前面板带有LCD屏幕及旋钮和6个设置按钮。

电源要求

电源

1个内置国际通用AC电源，带IEC C14插座。需要使用IEC电源线。100 - 240V AC输入。

以太网供电

可通过48V DC PoE+（以太网供电）。

功耗

16W

操作电压范围

100 - 240V AC

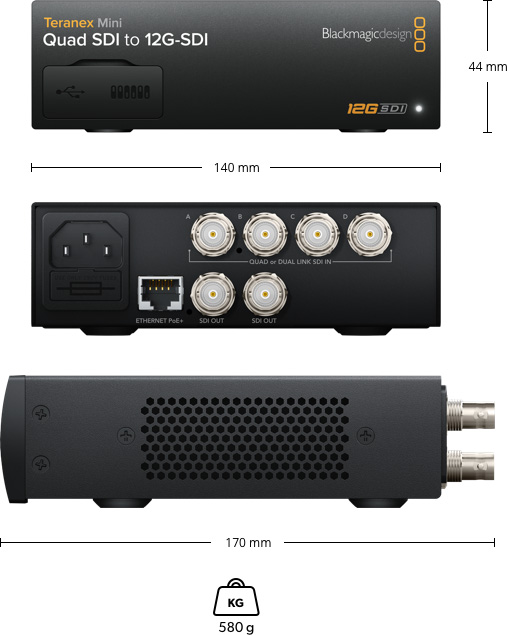

物理规格

环境规格

操作温度

0°到40°C（32°到104°F）

存储温度

-20°到60° C（-4°到140° F）

相对湿度

0%到90%不结露

装箱配置

Teranex Mini Quad SDI to 12G‑SDI

欢迎卡内含QR码，可用于软件下载。

保修

3年有限制造商保修。
