Smart Videohub CleanSwitch 12x12

产品详情

紧凑型6G-SDI矩阵，所有输入均内置同步器，可在所有相同格式的视频源之间实现纯净的画面切换，还可作为12个同步器使用，自动对SDI信号重新定时。Smart Videohub CleanSwitch配备12路输入和12路输出，并支持几乎所有SD、HD和Ultra HD视频格式。它可在一台矩阵上同时实现多格式支持，并且在多个相同格式的视频之间进行切换时，可在匹配同步帧率的多个格式之间进行干净的切换。矩阵的前面板以金属设计，外形美观，可通过按钮和旋钮实现矩阵控制，并配以LCD用于显示矩阵控制和提供视频监看，还可通过以太网实现远程控制。

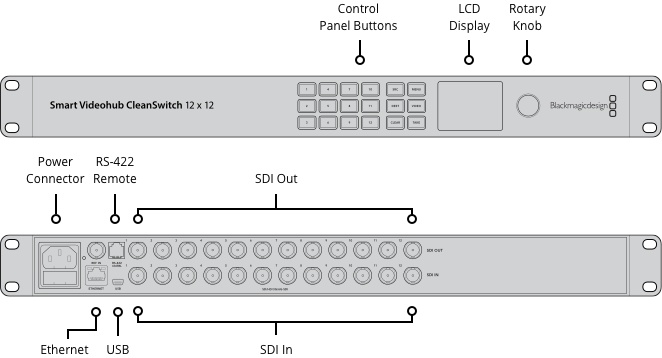

接口

SDI视频输入

12路10bit SD-SDI、HD-SDI和6G-SDI。

SDI视频输出

12路10bit SD-SDI、HD-SDI和6G-SDI。

SDI速率

270Mb、1.5G、3G、6G

视频输入再同步

12路输入均配备纯净切换

SDI时钟恢复

所有SDI输出口都具备

同步输入

三电平或黑场。

控制面板接口

以太网

串行控制接口

RJ-6 RS-422

多速率支持

自动检测SD、HD或6G-SDI。可同时指派4K、HD和SD视频。

更新

USB

前面板矩阵控制

12个按钮用于Videohub本地控制。6个按钮和1个旋钮用于控制LCD显示器或RJ45以太网。

矩阵配置

通过前面板LCD或RJ45以太网。

RS-422矩阵控制

1路输入用于控制矩阵交叉点切换。

格式

SD视频格式

525i59.94 NTSC、625i50 PAL

HD视频格式

720p50、720p59.94、720p60、
1080p23.98、1080p24、1080p25、1080p29.97、1080p30、1080p50、1080p59.94、1080p60
1080PsF23.98、1080PsF24、1080PsF25、1080PsF29.97、1080PsF30
1080i50、1080i59.94、1080i60

2K视频格式

2K DCI 23.98p、2K DCI 24p、2K DCI 25p
2K DCI 23.98PsF、2K DCI 24PsF、2K DCI 25PsF

Ultra HD视频格式

2160p23.98、2160p24、2160p25、2160p29.97、2160p30

4K视频格式

4K DCI 23.98p、4K DCI 24p、4K DCI 25p

SDI规范

SMPTE 259M、SMPTE 292M、SMPTE 296M、SMPTE 424M、SMPTE 425M A级和B级、ITU-R BT.656和ITU-R BT.601。

SDI视频采样

4:2:2和4:4:4

SDI音频采样

电视标准采样率48kHz和24bit。

SDI色彩精度

10bit 4:2:2和4:4:4。

SDI色彩空间

YUV或RGB

SDI自动切换

每路输入可在SD-SDI、HD-SDI和6G-SDI之间自动选择。

SDI元数据支持

依照SMPTE 352M的视频有效载荷识别辅助数据。

控制

内置控制面板

12个按钮用于Videohub本地控制。6个按钮和1个旋钮用于菜单控制。2.2英寸彩色显示屏

外部控制面板

内含Blackmagic Videohub软件控制面板，适用于Mac及Windows。支持Blackmagic Smart Control和Master Control硬件控制面板，内附Blackmagic Videohub SDK及Ethernet Videohub Control Protocol控制协议

软件

软件控制

附赠矩阵控制软件，兼容Windows™和Mac™操作系统。

内部软件升级

通过自带更新程序升级。

操作系统

Mac 10.15 Catalina、
Mac 11.1 Big Sur或更高版本。

Windows 10的64位操作系统。

显示器

内置LCD屏幕，用于视频和菜单设置。

电源要求

断电保护

电源重新连接后可立即恢复之前保留的矩阵各路连接。

电源

需要使用IEC电源线。100 - 240V AC输入。

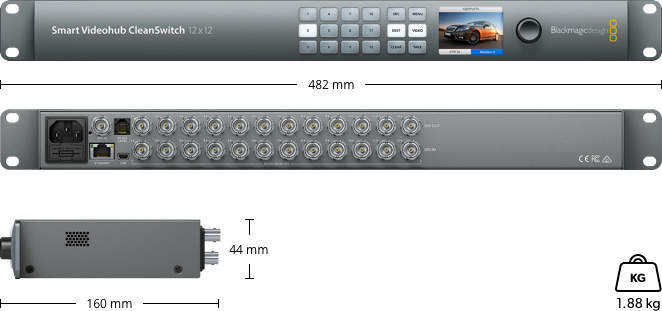

物理规格

物理安装

1个机架单位。小于6英寸深。

环境规格

操作温度

0°到40° C（32°到104° F）

存储温度

-20°到45° C（-4° 到 113° F）

相对湿度

0%到90%不结露

装箱配置

Smart Videohub CleanSwitch 12x12

欢迎卡内含QR码，可用于软件下载。

保修

3年有限制造商保修，12个月前面板保修。
